DoorProtect Plus Fibra Kablolu Manyetik Kapı Dedektörü - Beyaz

Ajax Stokta Yok
Ürün Kodu
161603000026
Barkod
4823114006500
Renk
Beyaz

Detay

SUPERIOR FIBRA TECHNOLOGY
✦ AJAX ADVANCED OPENING DETECTION

DOORPROTECT
PLUS FIBRA

SUPERIOR SERIES • WIRED • WHITE EDITION

Kablolu Manyetik Açılma,
Şok ve Eğim Dedektörü
Beyaz

Ajax Superior DoorProtect Plus Fibra, manyetik açılma algılamasıyla şok ve eğim algılamasını aynı gövdede birleştiren kablolu güvenlik dedektörüdür. İki reed kontak ve bir ivmeölçer içerir. Üç kademeli şok hassasiyeti, 5°–25° arasında ayarlanabilir eğim aktivasyon eşiği ve tek şoku görmezden gelme seçeneği sunar. Tescilli Ajax Fibra iletişim teknolojisi üzerinden uyumlu kontrol paneliyle haberleşir. Cihaz yalnızca iç mekan kullanımına uygundur.

Kablolu Fibra 2 Reed Kontak 1 İvmeölçer Şok Algılama Eğim Algılama 5°–25° Harici NC Tamper Beyaz

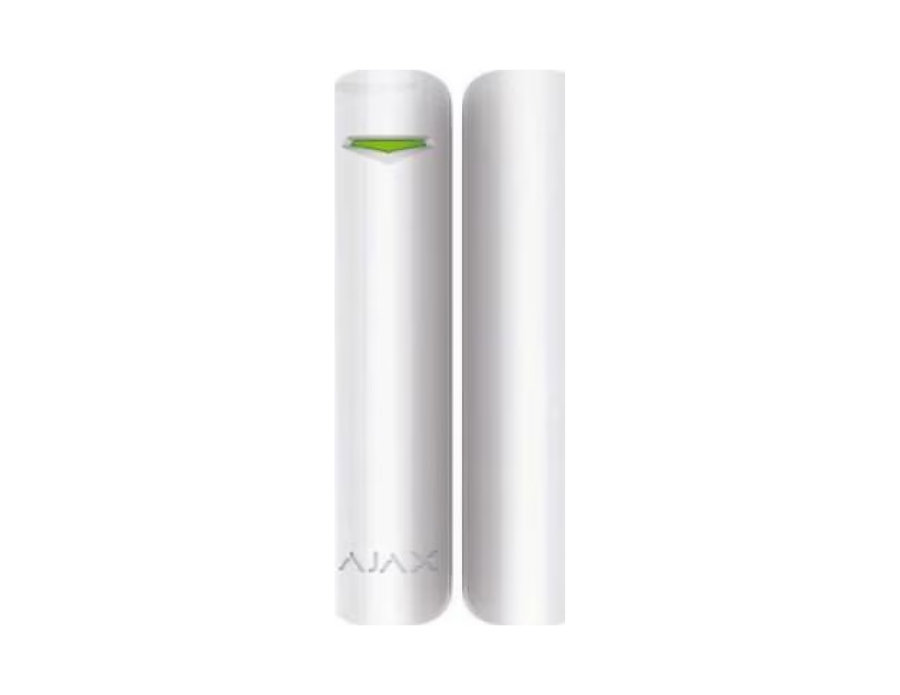

Ajax Superior DoorProtect Plus Fibra Beyaz Ürün Görseli
GELİŞMİŞ ALGILAMA OPEN + SHOCK + TILT
BEYAZ MODEL AĞIRLIĞI 17 GRAM

2 × REED KONTAK
1 × İVMEÖLÇER
3 ŞOK HASSASİYETİ
5°–25° EĞİM EŞİĞİ
2.000 m FIBRA HATTI
17 g BEYAZ MODEL
INTELLIGENT MULTI-SENSOR SECURITY

Üç Algılama Fonksiyonu, Tek Dedektör

Superior DoorProtect Plus Fibra, manyetik açılma, şok ve eğim algılamalarını bir araya getirerek kapı ve pencere güvenliğine yönelik çok yönlü bir çözüm sunar.

◉

Manyetik Açılma

Sağ veya sol tarafta mıknatıs kullanımına olanak veren iki reed kontak.

◎

Şok Algılama

Dahili ivmeölçer ve üç ayarlanabilir hassasiyet seviyesi.

↗

Eğim Algılama

5° ile 25° arasında ayarlanabilir aktivasyon eşiği.

⌁

Kablolu Fibra

Çift yönlü iletişim ve 2.000 metreye kadar kablolu hat desteği.

⊕

Harici NC Girişi

Normalde kapalı kontak tipinde ek kablolu dedektör bağlama desteği.

⛨

Sabotaj Koruması

Kurcalama alarmı ve cihaz kimlik doğrulaması.

OPENING • SHOCK • TILT

Üç Farklı Algılama Senaryosu

Dedektörün açılma, darbe ve eğim algılama prensiplerini tanıtan animasyonlar.

01 • OPENING



Manyetik Açılma Algılama

Kapı veya pencere açıldığında dedektör ile mıknatısın birbirine göre konumu değişir. Reed kontak üzerinden manyetik durum değişimi algılanabilir.

02 • SHOCK




Şok ve Darbe Algılama

İvmeölçer sayesinde şok algılama fonksiyonu sunulur. Hassasiyet üç seviyede ayarlanabilir. Ayrıca tek şoku görmezden gelme seçeneği bulunur.

03 • TILT


5°–25°

Ayarlanabilir Eğim Algılama

Dedektörün eğim sensörü aktivasyon eşiği 5° ila 25° arasında ayarlanabilir. Bu ayar Ajax uygulamasında PRO veya yönetici yetkisine sahip kullanıcı tarafından yapılır.

Animasyonlar temsilidir; gerçek kurulum geometrisi, eşik testi veya sensör ölçümü değildir. Eğim çizimi belirli bir açı için kalibre edilmemiştir.

SHOCK SENSOR SENSITIVITY

Yüzey Türüne Göre Şok Algılama Yarıçapı

Şok algılama yarıçapı, yüzeyin türüne ve seçilen hassasiyet seviyesine göre değişir. Aşağıdaki değerler üreticinin belirttiği yüksek ve düşük hassasiyet mesafeleridir.

Çerçeveli Cam Pencere

Yüksek Hassasiyet 1,2 m

Düşük Hassasiyet 1 m

Çerçeveli cam pencere için belirtilen algılama yarıçapları.

Ahşap Plaka

Yüksek Hassasiyet 1,2 m

Düşük Hassasiyet 1 m

Ahşap plaka için belirtilen algılama yarıçapları.

Beton Plaka

Yüksek Hassasiyet 0,75 m

Düşük Hassasiyet 0,5 m

Beton plaka için belirtilen algılama yarıçapları.
HASSASİYET AYARI: Dedektörde toplam üç şok hassasiyeti seviyesi bulunur. Yukarıdaki değerler yüksek ve düşük seviyeler içindir. Algılama yüzeyi ne kadar düzgün, pürüzsüz ve temizse algılama yarıçapı o kadar iyi olabilir. Hassasiyet ve tek şoku yok sayma seçeneği, PRO veya yönetici yetkisiyle Ajax uygulamasından yapılandırılır.
AJAX FIBRA WIRED COMMUNICATION

2.000 Metreye Kadar Fibra İletişim Hattı

Ajax Fibra, iki yönlü haberleşme, şifreli iletişim, sabotaja karşı gelişmiş koruma, anında bildirimler ve uzaktan yapılandırma sunan tescilli kablolu iletişim teknolojisidir.

▣
AJAX HUB Fibra uyumlu kontrol paneli
2.000 m'ye Kadar
4 Çekirdekli Fibra Hattı
◉
DOORPROTECT PLUS Superior Fibra
2.000 m U/UTP Cat.5 ile maksimum hat uzunluğu
4 Çekirdek Kablolu hat bağlantısı
Çift Yönlü Fibra iletişimi

2.000 metrelik hat uzunluğu U/UTP Cat.5 bükümlü çift kablo kullanımı için belirtilmiştir. Gerçek tesisatın hat ve güç hesabı ayrıca yapılmalıdır. Animasyon elektriksel bağlantı şeması değildir.

FLEXIBLE MAGNET INSTALLATION

Sağ veya Sol Taraftan Mıknatıs Yerleşimi

İki reed kontak sayesinde mıknatıs dedektörün sağ veya sol tarafına yerleştirilebilir.

Sol Tarafta Mıknatıs

Dedektörün sol tarafına mıknatısın yerleştirildiği kurulum seçeneği.



SOL YERLEŞİM • TEMSİLİ

Sağ Tarafta Mıknatıs

Dedektörün sağ tarafına mıknatısın yerleştirildiği kurulum seçeneği.



SAĞ YERLEŞİM • TEMSİLİ
ÖNEMLİ MONTAJ UYARISI: Büyük ve küçük mıknatısı aynı anda kullanarak kurulum yapmayınız. Dedektör yalnızca tek tarafındaki, sağ veya sol mıknatısı algılar. Cihaz sadece iç mekanlarda kullanım için tasarlanmıştır.
SECURITY AND EXTENDED DETECTION

Harici Dedektör Desteği ve Sabotaj Koruması

Superior DoorProtect Plus Fibra, çoklu algılama işlevlerinin yanında ek dedektör bağlantısı ve fiziksel kurcalama koruması sunar.

NC INPUT

Ek Kablolu Dedektör

Normalde kapalı (NC) kontak tipine sahip kablolu dedektör bağlantısı desteklenir. Bağlantılar üreticinin resmi terminal talimatlarına göre yapılmalıdır.

TAMPER

Kurcalama Alarmı

Dedektörün yüzeyden sökülmesi veya montaj panelinden çıkarılması girişimlerine ilişkin uyarılar sağlar.

AUTHENTICATION

Cihaz Kimlik Doğrulaması

Sahteciliğe karşı koruma amacıyla cihaz kimlik doğrulaması desteklenir.

REMOTE CONFIGURATION

Ajax Uygulamalarından Ayar

Ajax uygulamaları üzerinden uzaktan yapılandırma, şok hassasiyeti, eğim eşiği ve desteklenen diğer ayarlar yönetilebilir.

ORIGINAL AJAX PRODUCT IMAGES

Superior DoorProtect Plus Fibra Ürün Görselleri

Ajax üreticisi tarafından sağlanan beyaz gövde görseli, şok/eğim sensörü, reed kontak, bağlantı terminalleri ve fiziksel görünüm detayları.

TECHNICAL SPECIFICATIONS

Detaylı Teknik Özellikler

Ajax Superior DoorProtect Plus Fibra Beyaz modelinin iletişim, algılama, güç, muhafaza ve güvenlik teknik bilgileri.

▣ Genel Ürün Bilgileri
Marka Ajax
Güncel Model Adı Superior DoorProtect Plus Fibra
Önceki Model Adı DoorProtect Plus Fibra
Ürün Türü Kablolu Manyetik Açılma, Şok ve Eğim Dedektörü
Seri Superior Fibra
Renk Beyaz
Kullanım Yalnızca İç Mekan
⌁ Fibra Kablolu İletişim
İletişim Teknolojisi Ajax Fibra
Bağlantı Tipi Kablolu
Hat Bağlantısı 4 Çekirdekli Kablo
Maksimum Hat Uzunluğu 2.000 m'ye Kadar
Belirtilen Kablo Tipi U/UTP Cat.5 Bükümlü Çift
İletişim Yönü İki Yönlü
Şifreli İletişim Desteklenir
Olay Bildirimleri Anında Bildirim Desteği
Uzaktan Yapılandırma Ajax Uygulamaları
2.000 m değeri U/UTP Cat.5 bükümlü çift kablo için üreticinin belirttiği maksimum hat uzunluğudur.
◉ Algılama Elemanları
İvmeölçer 1 Adet
Reed Kontak 2 Adet
Mıknatıs Konumu Sağ veya Sol
İki Mıknatısın Birlikte Kullanımı Kullanılmamalıdır
Harici Dedektör Bağlantısı Desteklenir
Harici Kontak Tipi Normalde Kapalı (NC)
◎ Şok Sensörü Hassasiyeti
Şok Hassasiyeti 3 Seviye
Tek Şoku Görmezden Gelme Ayarlanabilir
Çerçeveli Cam - Yüksek 1,2 m
Çerçeveli Cam - Düşük 1 m
Ahşap Plaka - Yüksek 1,2 m
Ahşap Plaka - Düşük 1 m
Beton Plaka - Yüksek 0,75 m
Beton Plaka - Düşük 0,5 m
Hassasiyet Yapılandırma Ajax PRO / Yönetici
Şok algılama yarıçapı malzemenin türüne ve yüzey durumuna bağlıdır. Üçüncü hassasiyet seviyesi için kaynak metinde ayrı mesafe verilmemiştir.
↗ Eğim Sensörü
Eğim Algılama Desteklenir
Minimum Aktivasyon Eşiği 5°
Maksimum Aktivasyon Eşiği 25°
Ayarlanabilir Eşik 5°–25°
Yapılandırma Ajax Uygulaması
Ayar Yetkisi PRO veya Yönetici
⛨ Sabotaja Karşı Koruma
Kurcalama Alarmı Desteklenir
Yüzeyden Sökme Girişimi Uyarı Desteği
Montaj Panelinden Çıkarma Uyarı Desteği
Sahteciliğe Karşı Koruma Cihaz Kimlik Doğrulaması
Fibra Sabotaj Koruması Gelişmiş Koruma
⚡ Güç Kaynağı ve Tüketim
Çalışma Voltaj Aralığı 5–30 V DC
Kaynakta Belirtilen Güç 147 mW'a Kadar
Nominal Çalışma Voltajı 24 V DC
Nominal Voltajda Pasif Akım 0,043 mA
Kaynakta Belirtilen Maksimum Akım 6,1 mA
Güç Kaynağı Ajax Kontrol Paneli
Kaynak metinde 6,1 mA değeri "Sirenin nominal voltajda maksimum akım tüketimi" başlığı altında yazılmıştır. Bu başlık dedektör tanımıyla tutarsız göründüğünden değer kaynakta belirtildiği şekliyle gösterilmiştir. Güç hesabı için üreticinin güncel teknik kılavuzu esas alınmalıdır.
▤ Muhafaza ve Fiziksel Özellikler
Boyutlar 90,5 × 21 × 18,5 mm
Beyaz Cihaz Ağırlığı 17 g
Çalışma Sıcaklığı −10°C ila +40°C
Çalışma Nemi %75'e Kadar
IP Koruma Sınıfı IP30
IK Koruma Sınıfı IK04
Renk Beyaz
Kullanım Alanı Yalnızca İç Mekan
⚙ Kurulum ve Sistem Özellikleri
Kurulum Teknolojisi Kablolu Fibra
Hat Bağlantısı 4 Çekirdekli Kablo
Kontrol Paneli Fibra Uyumlu Ajax Sistemi
Mıknatıs Yerleşimi Sağ veya Sol
Harici Kontak NC
Uzaktan Ayar Ajax Uygulamaları
Uyumlu kontrol paneli, hat topolojisi, güç gereksinimleri ve mıknatıs yerleşimi kurulumdan önce doğrulanmalıdır.
◈ Garanti ve Standartlar
Üretici Ajax Systems
Model Superior DoorProtect Plus Fibra
Garanti Süresi 24 Ay
Standartlara Uygunluk Ajax Resmi Dokümanları
Güncel uygunluk belgeleri ve sertifikalar üreticinin resmi sayfasından incelenebilir.
PACKAGE CONTENTS

Komple Set İçeriği

Superior DoorProtect Plus Fibra Beyaz ürününün üretici tarafından belirtilen paket içeriği.

◉
Superior DoorProtect Plus Fibra Beyaz Dedektör
▮
Büyük Mıknatıs Montaj Seçeneği
▏
Küçük Mıknatıs Montaj Seçeneği
⚙
Kurulum Kiti Montaj Bileşenleri
▤
Hızlı Kurulum Rehberi Kurulum Dokümanı

✓ KURULUM, ALGILAMA VE UYUMLULUK BİLGİLERİ

Ajax Superior DoorProtect Plus Fibra Beyaz , iki reed kontak ve bir ivmeölçer içeren kablolu açılma, şok ve eğim dedektörüdür. Ürünün önceki adı DoorProtect Plus Fibra'dır.

Manyetik açılma: Sağ veya sol tarafta mıknatıs kullanımına izin veren iki reed kontak bulunur. İki mıknatıs aynı anda kullanılmamalıdır.

Şok algılama: Üç hassasiyet seviyesi vardır. Tek şoku görmezden gelme seçeneği desteklenir.

Eğim algılama: Aktivasyon eşiği 5° ile 25° arasında ayarlanabilir.

Fibra iletişimi: 4 çekirdekli kabloyla gerçekleştirilir. U/UTP Cat.5 kabloda 2.000 metreye kadar hat uzunluğu belirtilmiştir.

Harici bağlantı: Normalde kapalı (NC) kontak tipinde kablolu dedektör bağlanabilir.

Sabotaj koruması: Yüzeyden veya montaj panelinden çıkarma girişimlerine yönelik kurcalama uyarıları ve cihaz kimlik doğrulaması bulunur.

Güç: Cihaz enerjisini Ajax kontrol panelinden alır. Çalışma voltaj aralığı 5–30 V DC'dir.

Kullanım alanı: Yalnızca iç mekan.

Ürün rengi: Beyaz. Ağırlık: 17 gram.

Garanti: 24 ay.
